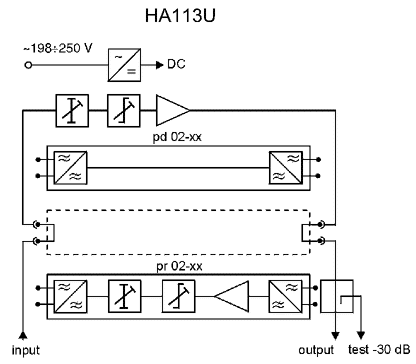

Блок-схема усилителя HA113U
| Наименование | HA113U | |||
|
Частотный диапазон |
прямой канал* | 47/75/87-862 MHz | ||
| обратный канал* | 5-30/55/65 MHz | |||
|
Коэффициент усиления |
прямой канал | 34 dB | ||
| обратный канал c pd 02-xx/pr 02-xx | -1.5/20 dB | |||
| Неравномерность АЧХ** | ±0.5 dB | |||
| Пределы регулировки коэффициента усиления | 20 dB | |||
| Пределы регулировки наклона АЧХ, типовой | 18 dB | |||
| Выходной уровень CTB, CSO (EN50083-3) | 101 dBµV | |||
| Входной и выходной коэффициент отражения*** | >14 dB | |||
| Ослабление тестовой точки | -30 dB | |||
| Потребляемая мощность | 230V/50Hz/6 W | |||
| Сквозной ток, коммутируемый | - | |||
| Диапазон рабочих температур | -20° ÷ +50°C | |||
| Габариты/ Вес (в упаковке) | 107×148×53mm/0.66 kg | |||
* - зависит от модуля обратного канала: пассивный pd 02-xx или активный pr02-xx (модули обратного канала поставляются отдельно).
** - для усилителей с обратным каналом ± 0.7 dB.
*** - при f≥40 MHz коэффициент отражения ≥14 dB (40 MHz) — 1.5 dB/октаву, но не меньше 10 dB.
