Կոյուղու օպտիկական մալուխ ОКСЛП-Т-А8-2.7

Կոյուղու օպտիկական մալուխ ОКСЛП-Т-А8-2.7

Մալուխներ
Իմանալ արժեքը
(Տուփ)
Առկա
Մեծածախ վաճառքի պայմաններ
Ավելացնել զամբյուղ

Возможно изготовление вариантов конструкций с дополнительными свойствами:

Для прокладки в коллекторах, туннелях, внутри зданий  оболочка изготавливается из композиции, не распространяющей горение (ОКСНЛП-Т), а также не выделяющей дыма и галогенов при горении (ОКСГЛП-Т).

ОКСЛП-Т-А8-2.7

ОК – оптический кабель марки «Союз-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)

П– силовые элементы оболочки (стальные проволоки)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
8 – количество оптических волокон в кабеле
2.7 – максимально допустимое растягивающее усилие кабеля, в кН

  ИООО “СОЮЗ-КАБЕЛЬ” ОКСЛП-Т-А8-2.7 Всего листов 1
Техническое задание Лист 1

Описание   Оптический кабель применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог
Основание Запрос Изготовитель ИООО "СОЮЗ-КАБЕЛЬ"
Требования ТУ BY 811000331.001-2005 Дата разработки 24.11.2018
Особенности

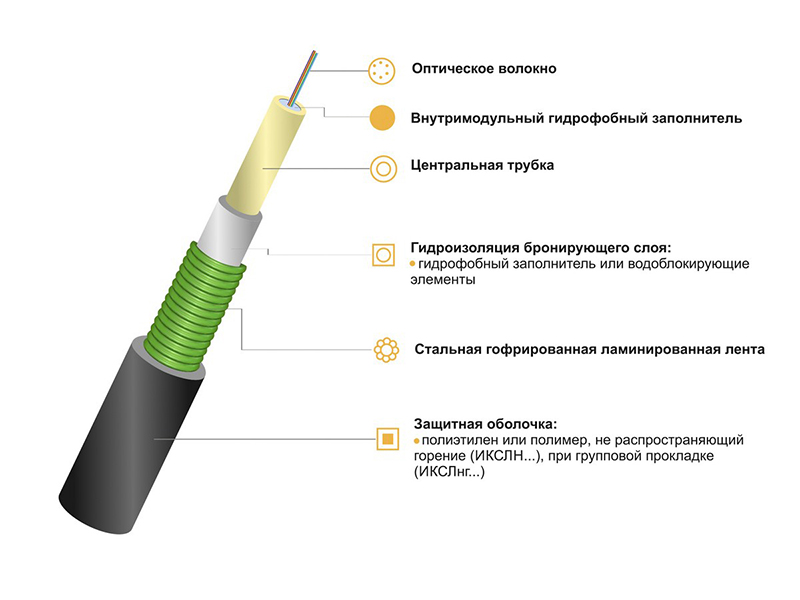

                  Конструкция
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
            Параметры кабеля
Наименование Допустимое значение
Температурный диапазон хранения и перевозки От минус 40 до +60 °С
Температурный диапазон монтажа От минус 20 до +50 °С
Температурный диапазон эксплуатации От минус 40 до +60 °С
Минимальный радиус изгиба 20 диаметров кабеля при минус 10 °С
Динамическое растягивающее усилие 2.7 кН
Статическое растягивающее усилие 2.2 кН
Раздавливающее усилие 0,3 кН/см
Удар 10 Дж
Протекание воды нет
Вес 1 километра кабеля 63 кг
Строительная длина до 6 км
Наружный диаметр/габариты 7,4 мм
Оптическое волокно
Марка оптического волокна ITU-T G.652D
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм 0.22/0.36
Общее количество ОВ в кабеле до 8 волокон
Идентификация
Цвет ОВ Красный Желтый Зеленый Синий Коричневый Черный Оранжевый Фиолетовый



Цвет ОМ Натуральный

Цвет оболочки черный
Маркировка кабеля Оптический кабель 2018   <метка метража>www.network-zone.am
Примечание Паспорт и этикетка - установленного образца, во влагозащитном исполнении
