Параметры |
Ед изм. |
Значение |
Примечание |
||
Входные параметры |
|||||
Количество входов |
|
1 |
|
||
Длина волны |
нм |
1545 - 1565 |
|
||
Входная оптическая мощность |
дБм |
-5 - +10 |
|
||
Выходные параметры |
|||||
Количество выходов |
|
8 |
|
||
Длина волны |
нм |
1545 - 1565 |
|
||
Полоса пропускания PON |
нм |
1260 – 1360 & 1480 - 1500 |
|
||
Вносимые потери PON |
дБ |
<0.8 |
|
||
Общая выходная оптическая мощность |
дБм |
31,5 |
Мощность на выходных портах - 20дБм |
||
Стабильность выходной мощности |
дБм |
±0.5 |
|
||
Коэффициент шума |
дБ |
≤ 6.0 |
Входная оптическая мощность 0 дБм |
||
Обратные потери |
Вход |
дБ |
≥ 45 |
|
|
|
Выход |
дБ |
≥ 45 |
|
|
C/N |
дБ |
≥ 50 |
Тестирование в соответствии с GT/T 184-2002 |
||
C/CTB |
дБ |
≥ 63 |
|
||
C/CSO |
дБ |
≥ 63 |
|
||
Тип разъема |
|
SC/APC CATV (по умолчанию) SC/UPC CWDM (по умолчанию) |
LC/APC (опция) |
||
Прочие параметры |
|||||
Управление и мониторинг |
|
Ethernet порт RJ-45 Последовательный порт RS-232 Управления на передней панели |
Поддержка SNMP и http web, дополнительное ПО Vermax NMS |
||
Количество блоков питания |
|
2 |
|
||
Напряжение питания |
В |
AC 160-250 В 50 Гц (по умолчанию) |
DC 48 В (опция или отдельная позиция) |
||
Рабочая температура |
℃ |
-10 - +42 |
|
||
Температура хранения |
℃ |
-30 - +70 |
|
||
Относительная влажность |
% |
Максимально 95%, без конденсата |
|
||
Размеры |
мм |
483(W)×440(L)×88(H) |
Оптический усилитель на волокне легированном эрбием MLP-8 P, выходная оптическая мощность 20dBm на каждый порт, встроенные PON сумматоры

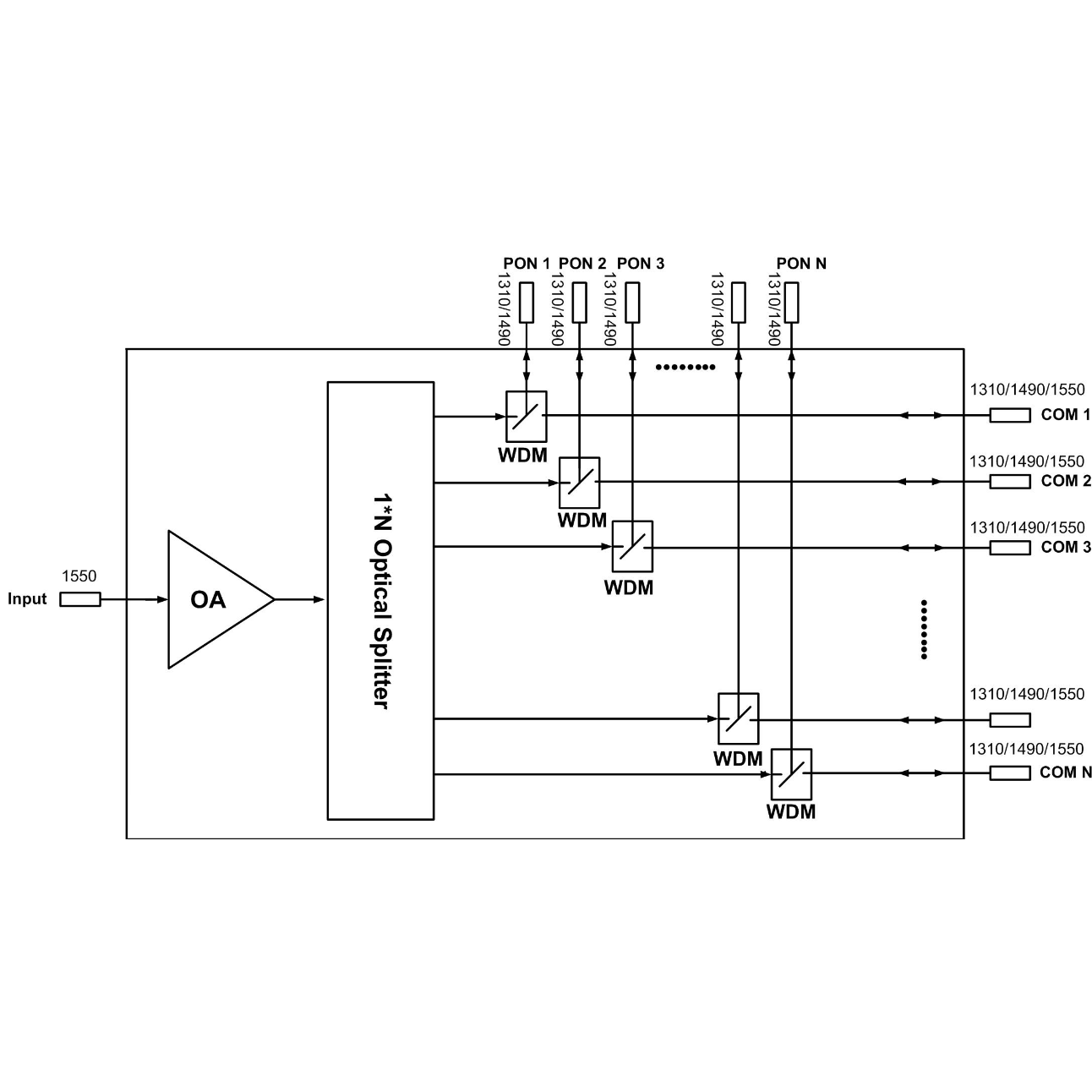

Vermax-MLP-8x20 P (модель с CWDM) – является высокопроизводительным EDFA усилителем с низким уровнем шума. Каждый выход имеет встроенный CWDM мультиплексор длин волн 1310/1490/1550 нм, благодаря чему достигается уменьшение количествя оборудования в тракте, улучшение качественных показателей и повышается общая надежность системы. Это идеальное оборудование для сетей FTTx, обеспечивающее гибкое и недорогое решение для интеграции WDM и FTTH.
Эксплуатационные характеристики EDFA Vermax-MLP-8x20 P:
