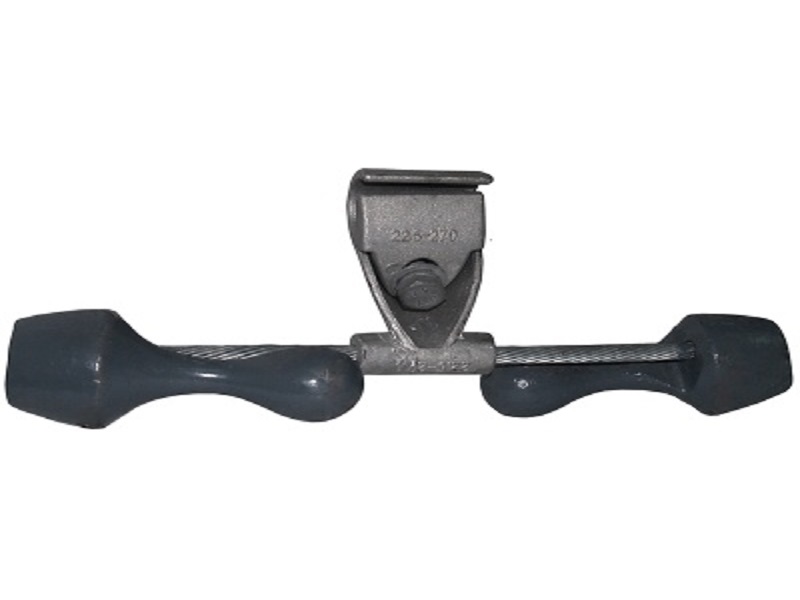

Гаситель вибрации ГВ-0,8/0,6-9,1-400/16-20
ПАСПОРТ ИЗДЕЛИЯ
1. Область применения
Гаситель вибрации ГВ-0,8/0,6-9,1-400/16-20 предназначены для установки на ОКСН и ОКГТ для предупреждения повреждения их от усталостных напряжений,
вызываемых вибрацией.
2. Технические характеристики
Корпус гасителя вибрации и прижимная плашка выполнены из прессованного алюминиевого профиля, демпферный трос в нижней части корпуса надежно закреплен прессованием. Крепление корпуса гасителя к проводу имеет вид крюка для увеличения угла охвата и осуществляется болтом с мелкой резьбой и двумя пружинными шайбами для исключения само отвинчивания. Соответствуют требованиям ГОСТ Р 51177-98
№ п/п Наименование Технические характеристики
1. Масса применяемых грузов, кг 0,6; 0,8; 1,6; 2,4; 3,2; 4,0
Линейный размер В, мм 100; 128; 150; 160; 168
2. Диаметр троса демпфера d, мм 9,1; 11,0; 13,0
3. Условная длина гасителя вибрации L, мм 300; 350; 400; 450; 500; 550; 600; 650
4. № плашки, обозначающий посадочный диаметр № плашки Диаметр D, мм H, мм L1, мм
провода D, типоразмеры H и L1 10 – 13 9,0 – 14,0 50,0 45,0
16 – 20 14,5 – 20,0 65,5 45,0
23 – 31 20,1 – 32,0 85,0 50,0
23 – 35 20,1 – 35,0 85,0 50,0
3. Гарантии изготовителя
Гарантийный срок составляет 3 года со дня ввода в эксплуатацию, но не более 5 лет с момента производства при соблюдении условий монтажа и хранения.
Монтаж изделия осуществляется в соответствии с инструкцией по монтажу. Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
Срок службы - не менее 40 лет.
4. Информация
Номер партии и дата изготовления указаны на упаковке (этикетке).
Этикетку хранить в течение всего срока эксплуатации.
