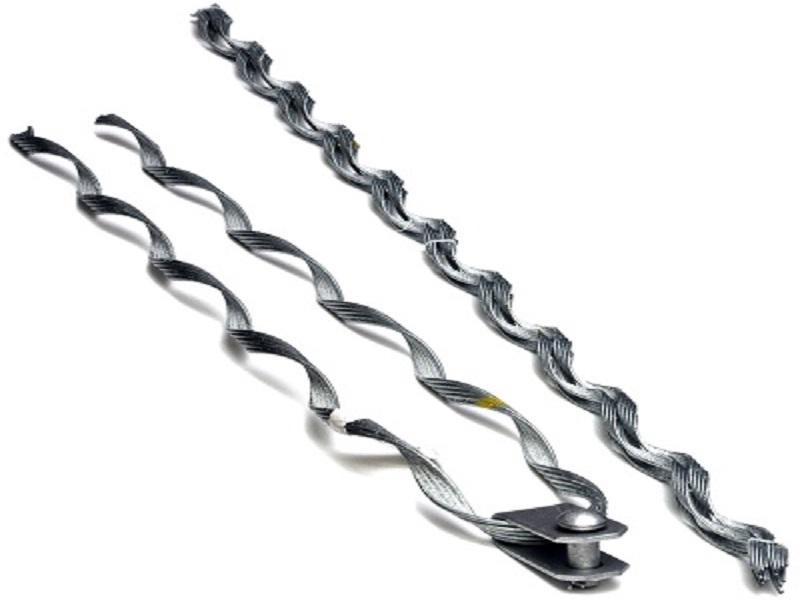

Зажим спиральный натяжной НСО-10(17)-11,7/12,8 с протектором предназначен для анкерного крепления самонесущего оптического кабеля с диаметром от 11,7 до 12,8 мм. на опорах воздушных линий электропередач, связи, уличного освещения, наземного электротранспорта, элементах зданий и сооружений при максимальном рабочем тяжении используемого кабеля до 10 кН и прочностью заделки не менее 17 кН.
Зажимы спиральные натяжные типа НСО–20(35) –YY,Y/ZZ,Z П, НСО–30(50)- YY,Y/ZZ,Z П, НСО–60(100)- YY,Y/ZZ,Z П
ИНСТРУКЦИЯ ПО МОНТАЖУ
Разберем на примере монтаж спирального натяжного зажима с протектором типа НСО-20(35)-12,9/14,1 П (рис.1).
В комплект поставки входят: силовая спираль (1 шт.); протектор (комплект из 3 шт.), коуш ТС-05 (1 шт.).
Рис.1. Зажим спиральный натяжной НСО-20(35)-12,9/14,1 П
Последовательность монтажа
1. Очистить и протереть кабель в месте установки протектора.
2. Навить на кабель одну из прядей протектора, начиная от середины, отмеченной цветовой меткой (см. рис.2).
Рис. 2.
3. Остальные пряди монтировать, начиная от края, отмеченного цветовой меткой, таким образом, чтобы каждая последующая прижималась к предыдущей (см. рис.3).
Рис.3.
4. Приложить силовую прядь зажима с установленным коушем ветвями к протектору так, чтобы ось коуша находилась примерно в 10…12 см от конца протектора, со стороны шлейфа. Навить одну ветвь силовой пряди, начиная с места, отмеченного меткой (см. рис. 4).
Рис.4.
5. Далее, навить другую ветвь силовой пряди, начиная с места, отмеченного меткой, следя за тем, чтобы обе ветви ложились равномерно и без перехлестов (см. рис. 5).
Рис.5
6. Установить коуш (см. рис. 6)
Рис.6
При монтаже концевых участков протектора и ветвей силовой пряди допускается применение монтажного инструмента (например, отвертки)
